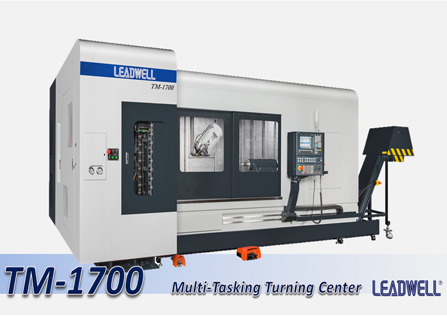

TM-1700 多功能車銑複合機

產品描述 : B軸車銑複合機，可五軸加工、鑽銑斜孔、曲面或車床加工。配合曲齒聯軸器，可達到重切削或是銑削加工，合後最大扭力為3000Nm。電子主軸(Electro Spindle)轉速為12000rpm，適用於粗銑及精銑的表現加工上。使用Y軸正交型全動柱式架構，加工達到極致的效果(Y軸行程 +/-130mm)，不留死角。

最大旋徑: 750 mm
最大加工直徑: 670 mm
最大加工長度: 1700 mm
棒材最大徑: 78 mm
X軸行程: 600+50 mm
Y軸行程: ±130 mm
Z1軸行程: 1750 mm
Z2軸行程: 1725 mm
B軸角度行程: 240°(-30°~+210°) mm
主軸轉速(夾頭): 3500 rpm
主軸鼻端(夾頭): A2-8/10"
主軸轉速(電子): 12000 rpm
X/Y/Z1/Z2軸快速位移: 30/24/30/30 m/min
刀座數量: 40 T
